Результаты испытаний восстановленной трубы на прочность и износостойкость

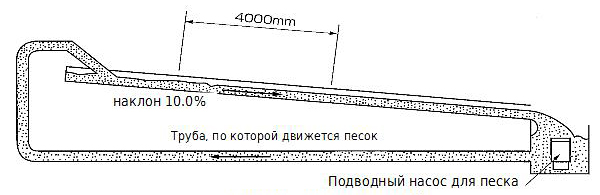

Испытания подземной (зарытой) ПВХ- трубы методом перекачивания песка (оценка величины  истирания).

Метод испытаний

Получив коэффициент истирания по результатам испытаний методом перекачивания песка,  можно оценить величину истирания через 50 лет использования.  Адоптируем уравнение  Кузамы (Машиностроительная Академия Японии №43.1961.4), которое было предложено для практического использования результатов испытания методом перекачивания песка.

     Ta = α x (V-0.6)2

     Где,  Ta : Величина истирания в единицу времени (мм/час)(дюймы/час) в зависимости от скорости потока
V: Скорость потока (м/с)
α: Коэффициент, полученный по результатам испытаний на истирание.
Результаты испытаний

Коэффициент истирания α, вычислялся по уравнению Кузамы по результатам испытаний методом перекачки песка. Общая величина истирания через 74.5 часа равна 0.3мм (0.012дюйма) , что соответствует коэффициенту истирания     α = 4.6 x 10-4.  Исходя их этого коэффициента α, вычисляется величина истирания при каждой интенсивности осадков, которую получают, используя результаты регистрации среднегодовых осадков. Затем вычисляется общая величина истирания через 50 лет на основании величины истирания для каждой интенсивности ливня. В результате получается, что через 50 лет максимальное истирание будет составлять 0.46мм (0.018 дюйма).

Испытания на сжатие составной трубы, отремонтированной по спирально – навивной технологии.

Метод испытаний:
Испытания выполнялись, согласно JIS A 5303 (ASTM C497-05**).

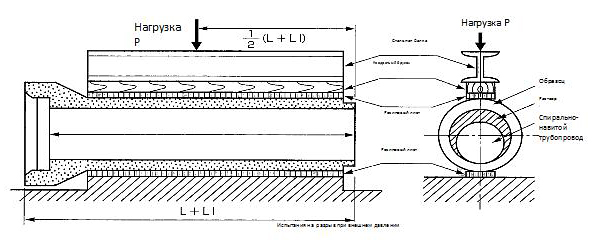

На стенде горизонтально устанавливался образец, как показано на схеме ниже. На образец сверху и снизу поместили резиновую прокладку толщиной около 20мм (0.8дюйм) и квадратный брусок 150x150мм (6 x 6дюймов).  Затем, приложив нагрузку, измеряли эту нагрузку и смещение во время разрыва и наблюдали состояние внутри образца.

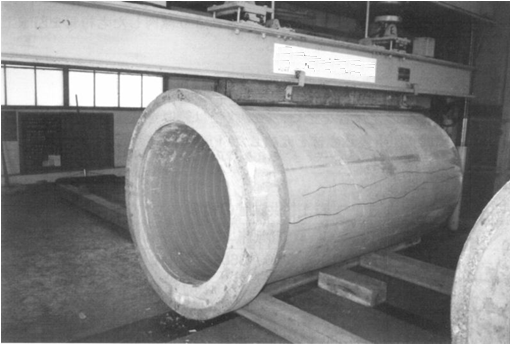

Испытания внешним давлением составной трубы, полученной посредством ремонта разрушенной трубы по спирально – навивной технологии.

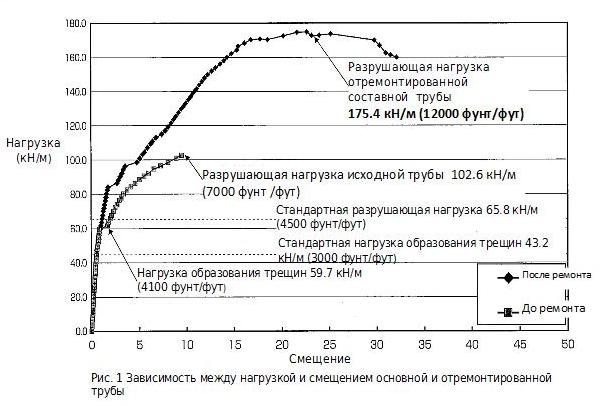

Прочность составной трубы, полученной из разрушенной железобетонной трубы по спирально-навивной технологии, под воздействием внешнего давления


Диаметр
Главной/ отремонтированной трубы
мм
(дюйм)
Тип и состояние основной трубы Нагрузка разрушения
кН/м
(фунт/фут)
Отношение
1)Главная труба, по стандарту JIS

2) Главная труба,
реальная
3) Составная труба  спирально – навитая  технология  2) / 1) 3) / 1) 3) / 2)
500/460
(20/18)
Железобетонная труба,
разрушенная
38.3
(2600)
51.9
(3600)
88.6
(6100)
1.3 2.4 1.6
47.2
(3200)
90.5
(6200)
51.3
(3500)
93.4
(6400)
Средняя 50.1
(3400)
Средняя 90.8
(6200)
1000/910
(39/36)
Железобетонная труба,
разрушенная
61.9
(4200)
112.5
(7700)
181.4
(12000)
1.9 3.1 1.7
117.8
(8100)
201.7
(14000)
Средняя 115.2
(7900)
Средняя 191.6
(13000)
1500/1300
(60/51)
Железобетонная труба,
разрушенная
91.3
(6300)
130.4
(8900)
164.7
(11000)
1.4 1.7 1.2
133.3
(9100)
167.7
(11000)
120.6
(8300)
133.3
(9000)
Средняя 128.1
(8800)
Средняя 155.2
(11000)
