Станки серии SC (от 3 до 20мм)




      Компания WEGENER с 1957 г. является лидером в области разработки, проектирования и производства оборудования и машин для переработки термопластичных материалов. Этот обширный опыт, в сочетании с  уникальными инновационными техническими разработками,  воплощается в результат,  приносящий весомые преимущества  для наших клиентов. Все машины WEGENER изготавливаются по новейшим технологическим стандартам,  и  соответствуют или превосходят требования по безопасности для немецкой химической промышленности. Мы разработали машину серии SC  в различных исполнениях по рабочей ширине с акцентом на универсальность и максимально широкий диапазон её применения клиентом.

Описание машины:

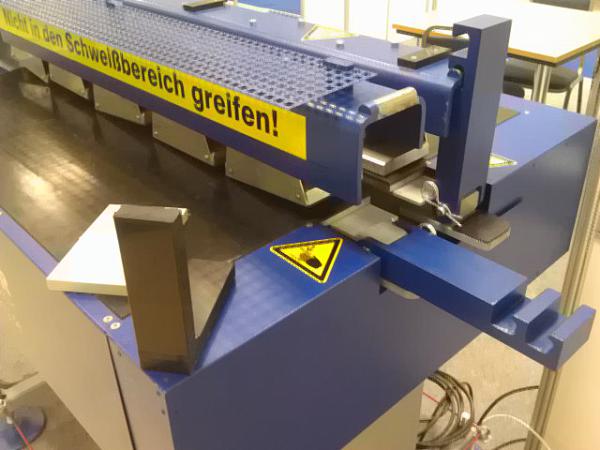

Компактная машина  серии SC для стыковой сварки листов компании WEGENER изготовлена из сварных полновесных стальных конструкций. Все компоненты машины разработаны с упором на обеспечение надежности и долговечности получения высокого качества результатов  контактной сварки нагревательным элементом. Концепция этой машины основанная на  не требующей обслуживания,  системе механической синхронизации движения рабочих столов (механизм параллельной работы), которая была разработана и запатентована компанией WEGENER, гарантирует  выполнение необходимых условий сварки  для получения качественного сварного шва, в соответствии  с директивами DVS 2208.  Эта параллельная механическая система обеспечивает одинаковое значение  усилий, требуемых для  сварки  по всей рабочей ширине.  Теперь отсутствует проблема, связанная с требованиями к точной установке листов (заготовок) по центру рабочего стола, так как причина возможного неравенства сварочного усилия по всей рабочей зоне создаваемого соединения в компоновке станка устранена. Это уникальная особенность в области компактных машин для стыковой сварки.

Стыковые сварочные станки серии SC обеспечивают сварку термопластичных листов и плит гарантированного качества в полностью автоматическом режиме.  Оператор устанавливает материал на столы под прижимные балки и позиционирует его по упорам. Материал пневматически прижимается к столам. После того, как кнопка запуска нажата процесс сварки выполняется полностью автоматически. Каждый из трёх этапов сварки может быть вручную продлен или остановлен.  В своей базовой версии, машина оснащена современным контроллером PLC Siemens и сенсорным дисплеем 2.8” Siemens. Через дисплей вводятся значения времени и температуры сварки. Давление регулируется вручную с визуальным контролем его значения на манометре.

В качестве опции, станок может быть оснащен контроллером S7-1200 Siemens с цветным сенсорным экраном  5,7 ". Эта опция включает в себя автоматический расчет и настройку машины на необходимые значения температуры, времени и давления на основе запрограммированных  параметров согласно директивам DVS согласно введённой информации только о типе материала, и значений длины и толщины листа. В этой опции  используется пропорциональный клапан для управления усилиями сварки.

Для сварки полых листов  (например:  Paneltim, Simona и др.) машина может быть оборудована,  прижимными балками регулируемыми по высоте, совместно с более высоким  нагревательным элементом. Для работы с этими материалами прижимные балки оператором  переустанавливаются на вторую более высокую позицию.
Большим преимуществом этой машины является вариант для сварки под углом 90 °.
Размещение машина требует минимум пространства.

Базовая комплектация:

•    Станина из сварных полновесных стальных конструкций.
•    Запатентованная система синхронизации рабочих столов (механизм параллельной работы)
•    Контактный нагревательный элемент с покрытием Teflon® , Тmax=260 °С
•    Модернизированный контроллер PLC Siemens тип Logo
•    Прижимные планки с не вращающимися прижимными дисками для безопасного зажима листов/панелей
•    Быстрое открывание прижимных балок для извлечения замкнутого профиля (цилиндрический или прямоугольный профиль)
•    Цвет синий с серым


Производство резервуаров, цистерн, контейнеров, тары для транспорта и логистики, бассейнов , строительство трубопроводов, систем вентиляции, систем очистки воды.



Модель

SC 101

SC 151

SC 201

Длинна , мм:

1.430

1.930

2.430

Ширина, мм:

1.000

1.000

1.000

высота,мм:

1.250

1.250

1.250

вес,кг:

350

450

550

Рабочая ширина стола, мм:

1.050

1.550

2.050

Толщины свариваемых листов, мм:

3 до 20

3 до 20

3 до 20

PE [0,15 N/mm²]

3 до 20

3 до 15

3 до 15

PP [0,10 N/mm²]

3 до 20

3 до 20

3 до 20

PVDF [0,10 N/mm²]

3 до 20

3 до 20

3 до 20

PVC-C при 6 bar [0,50 N/mm²]

≤ 6

≤ 4,5

≤ 4,5

PVC-U при 6 bar [0,60 N/mm²]

≤ 5

≤ 3,75

≤ 3,75

Минимальный размер замкнутого профиля [Ш x В], мм*:

310 x 210

310 x 210

310 x 210

Минимальный размер круглого профиля, мм*:

Ø 400

Ø 400

Ø 400

Электропитание, В/кол-во фаз/Гц:

230/1 /50-60

230/1 /50-60

230/1 /50-60

Электропитание при использовании регулируемого по высоте термоэлемента 20х80, В/кол-во фаз/Гц

230-400/3/50-60

230-400/3/50-60

230-400/3/50-60

Мощность, кВт:

1,5

2,0

2,5

Мощность при использовании регулируемого по высоте термоэлемента 20х80

2,5

3,5

4,5

Давление воздуха, бар:

6

6

8

Усилие зажима при давлении 6,0 бар, kН:

5,9

8,2

9,8

Минимальное усилие, Н:

250

280

380

Максимальное усилие при 6,0 бар, kН:

3

3,4

4,5

Нагревательный элемент:

20 x 50 мм, тефлон, Tmax= 260° C

20 x 50 мм, тефлон, Tmax= 260° C

20 x 50 мм, тефлон, Tmax= 260° C

Нагревательный элемент при устройстве регулировки высоты:

20 x 80 мм, тефлон, Tmax= 260° C

20 x 80 мм, тефлон, Tmax= 260° C

20 x 80 мм, тефлон, Tmax= 260° C

Язык управления на дисплее и протоколирования:

D, GB, F, I, NL D, GB, F, I, NL D, GB, F, I, NL

D, GB, F, I, NL D, GB, F, I, NL D, GB, F, I, NL

D, GB, F, I, NL D, GB, F, I, NL D, GB, F, I, NL

Система измерений:

Метрическая

Метрическая

Метрическая



Дополнительно можно доукомплектовать:
  • Siemens S7-1200 с сенсорной панелью управления  5,7"
    Управление силой процесса с помощью пропорционального клапана. Блок  характеристик материалов (параметры) с автоматическим выбором сварочного давления, температуры и времени для PE, PP, PVDF, PVC-U и PVC-C согласно DVS.

  • Регулируемая по высоте 2-х позиционная зажимная балка. Позиция 1 для обработки листов толщиной  до 20 или 15 мм согласно модели; Позиция 2 для полых плит толщиной до 58 мм, но в пределах значения максимального усилия рабочих столов, включая нагревательный элемент 80х20мм
  • Сварочное приспособление для производства  угловых соединений под углом 90°  опция доступна в комплекте с опцией Siemens S7-1200 с сенсорной панелью управления  5,7"
  • Ножной пульт управления прижимом. По одному на каждую сторону станка для облегчения прижима заготовок.
  • Сигнальный горн. Подаёт звуковой сигнал об окончании сварочного процесса.
  • Специальное электропитание
  • Специальное лакокрасочное покрытие.


Фрезер для удаления грата
BEADex
24924



Для инструментального удаления грата:

Новинка! Фрезер для удаления грата предназначен для обработки как плоских сварных соединений так и соединений под углом 90°, а так же внутренних поверхностей граней полученных на гибочных станках. Широкая опорная поверхность инструмента обеспечивает безопасность при работе. Правильный профиль режущих граней зубьев фрезы позволяет не оставлять пазы и канавки при удалении грата у соединений под углом 90°.

Может комплектоваться:
  • Бункером для стружки
  • 2 x зубчатой фрезой
  • Транспортировочным ящиком
Технические данные

Электропитание
230 В 50/60 Гц
Мощность
1,050 Вт
Частота оборотов
4,200 – 10,000 об/мин
Диаметр для присоединения бункера для стружки
35 мм
Вес (без электрокабеля)
3.1 kg
Сертификат:
CE

11088 Контактный термометр







 12344 Нож-Stanley со сменными лезвиями



10593 Кривой нож (в форме четверти круга)

18609 Шпатель (скребок) DE/EU

19046 Шпатель (скребок)US



12255 Скобель (двуручный струг)

22315 Трехгранный шабер
