EXWELD alpha3 SC TWISTY и alpha3 EC TWISTY

Ручной сварочный экструдер EXWELD alpha3 TWISTY



Абсолютной новизной является компактный дизайн EXWELD в серии alpha3 TWISTY и малый вес устройства.

Модульная конструкция экструдера облегчает для пользователя проведение технического и сервисного обслуживания собственными силами. Экструзионная часть аппарата оснащена полноценным 3-х зонным шнеком, быстродействующим микропроцессорным управлением температурами воздуха и расплава, а так же скоростью вращения шнека и запатентованной системой отделения расплава.

Предназначен для сварки  PE, PP, PVDF и других свариваемых термопластов при толщине листа  от 5 до 25 мм.

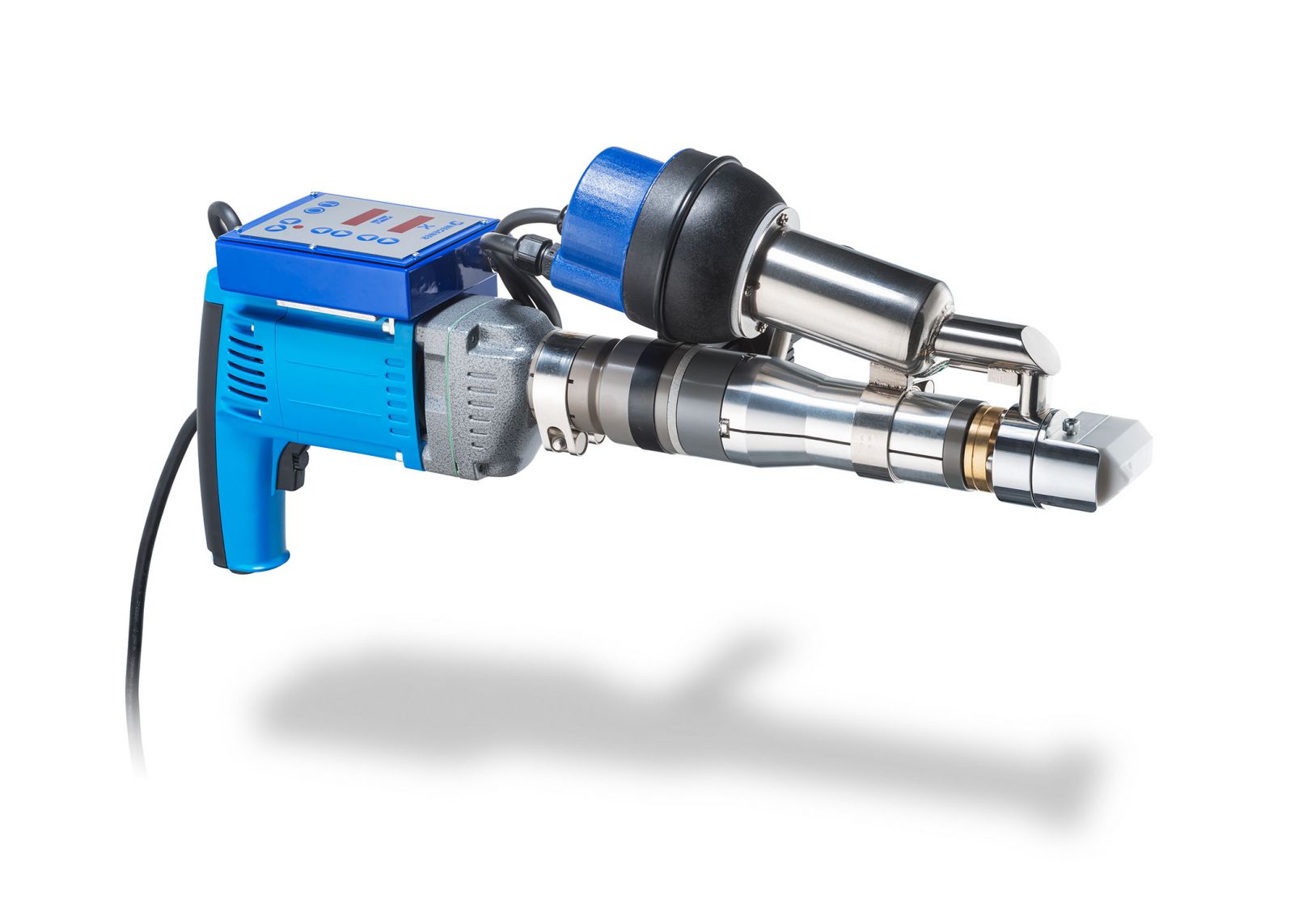

EXWELD alpha3 SC TWISTY

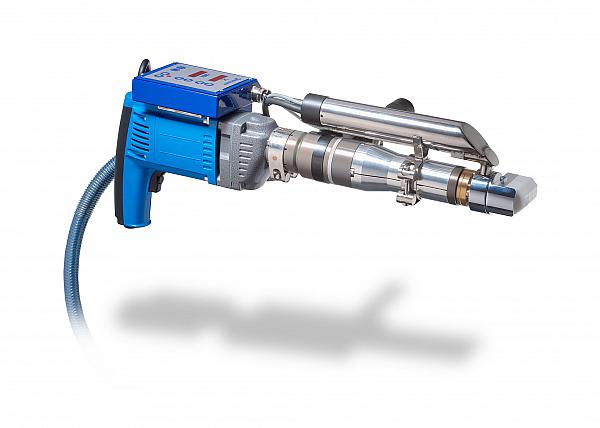

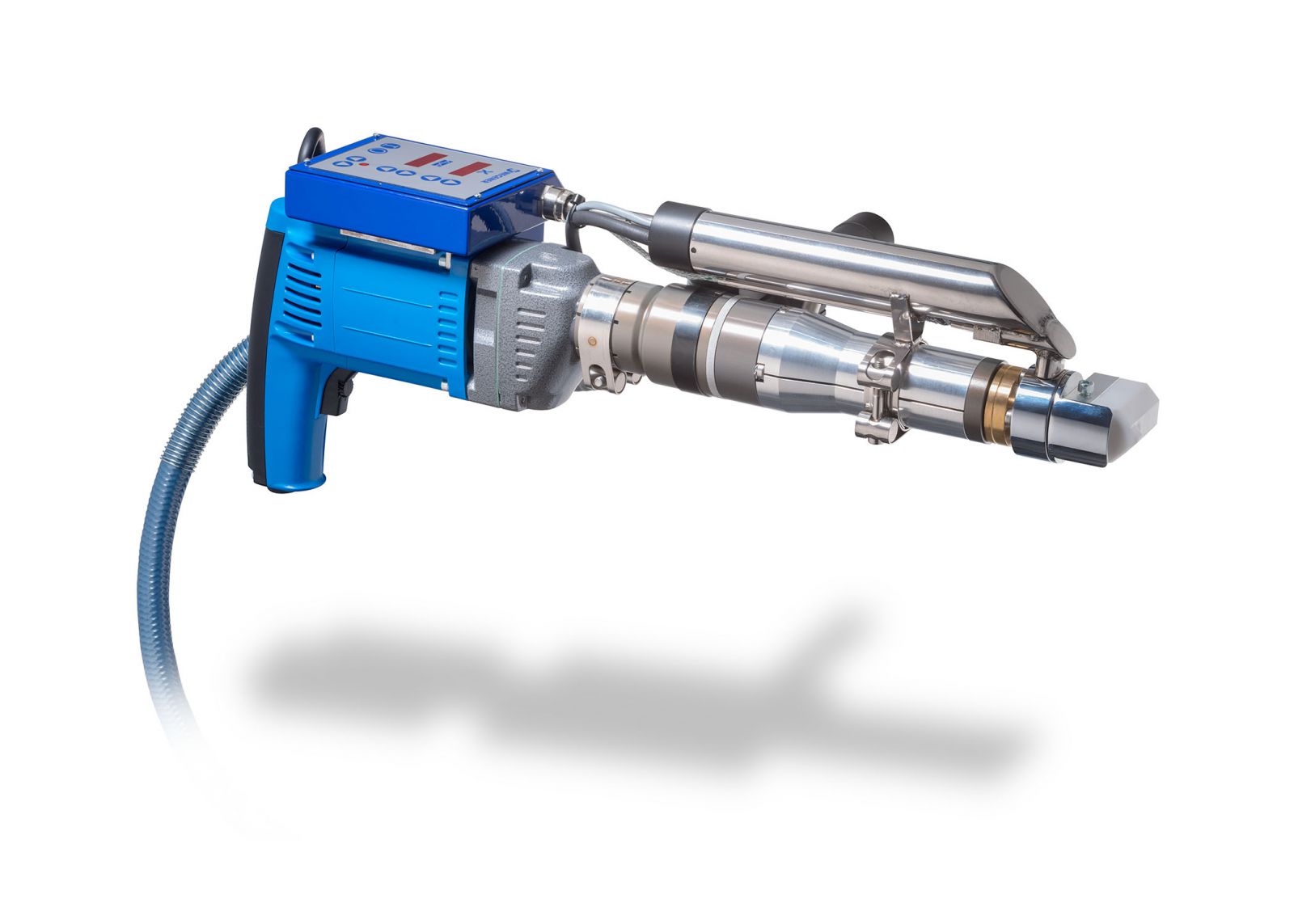

EXWELD alpha3 EC TWISTY

Особенности исполнения:

·         2-х канальный регулятор WEGENER, для регулировки температур воздуха и расплава.

·         Электронное управление нагревательных элементов  экструдера.

·         Встроенная подача воздуха в исполнении SC посредством устройства подачи горячего воздуха WEGENER-Airbox  2.200  Вт, с автономной регулировкой температуры воздуха. Безщёточный электродвигатель аппарата подачи воздуха.

·         При сторонней подаче воздуха в исполнении  версии EC экструдер оснащён устройством нагрева   WEGENER  2.500 Вт

·         Защита от «холодного пуска»  (работа устройства начинается только при установлении заданных температур расплава и воздуха).

·         Отображение фактического и заданного значения температур  воздуха  и расплава.

·         Контроль заданной температуры  нагревательных  элементов  экструдера с функцией остановки двигателя в случае  ее чрезмерного отклонения от заданного значения.

·         Регулировка скорости вращения двигателя.

·         Вращающийся на 360 ° сварочный башмак .

·         Легко заменяемые PTFE-сварочные башмаки, регулируемая боковая рукоятка.

·         В комплект поставки входит: Сварочный экструдер, боковая рукоятка  и сварочный башмак.




Технические данные

EXWELD alpha3 SC TWISTY

Artikel-Nr. 30277

EXWELD alpha3 EC TWISTY

Artikel-Nr. 30278

Электропитание

230 В 50/60 Гц

230 В 50/60 Гц

Потребляемая мощность

3.660 Вт

3.960 Вт

Расход воздуха

Встроенная подача воздуха

>300 л/мин

Тепловая мощность (воздух)

2.200 Вт

2.500 Вт

Производительность(ПВХ)махØ5мм

прим. 2,8 кг/ч

прим. 2,8 кг/ч

Производительность (PE махØ5мм

прим. 2,4 кг/ч

прим. 2,4 кг/ч

Производительность (PP махØ4мм

прим. 1,7 кг/ч

прим. 1,7 кг/ч

Вес

7,0 кг

6,4 кг

Габариты (Д x В x Ш в мм)

555 x 280 x 135

555 x 240 x 135



Сварочный башмак

артикул

Толщина листа

Размер “a” по DVS

Для внутреннего 90 ˚ сварного шва

14153

5, 6, 8 mm

5,6 mm

14154

10 mm

7,0 mm

14155

12 mm

8,4 mm

14156

15 mm

10,5 mm

11060

20 mm

14,0 mm

11061

25 mm

17,5 mm

11062

30 mm

21,0 mm

11063

35 mm

24,5 mm

11064

40 mm

28,0 mm

Для сварки встык

11066

8 mm



11067

10 mm



11068

12 mm



11069

15 mm



11070

20 mm



11071

25 mm



11072

30 mm



11073

35 mm



11074

40 mm



Для внешнего 90 ˚ сварного шва

11075

5 до 6 mm



11076

8 mm



11077

10 mm



11078

12 mm



Для сварки в нахлёст

11079

50 x 50 x 30 mm

Сварочный башмак для углов

24664



Болванка

11080

50 x 30 x 30 mm

11082

70 x 40 x 30 mm

13512

50 x 50 x 30 mm



Дополнительная оснастка

Модель DT 16
  • Компрессор-воздунагнетатель для обеспечения экструдера внешним дутьевым устройством
  • 350 л/мин при 0,6 бар
  • 1,1 кВт двигатель переменного тока, 230 В
  • Воздухораспределитель для сварочного экструдера
  • Встроенный предохранительный клапан
  • 2,5 m соединительный кабель со штеккером

Artikel-Nr. 14177

11088 Контактный термометр



13125 Расходомер воздуха

 12344 Нож-Stanley со сменными лезвиями



10593 Кривой нож (в форме четверти круга)

18609 Шпатель (скребок) DE/EU

19046 Шпатель (скребок)US



12255 Скобель (двуручный струг)
