Станки серии ST (от 3 до 25мм)



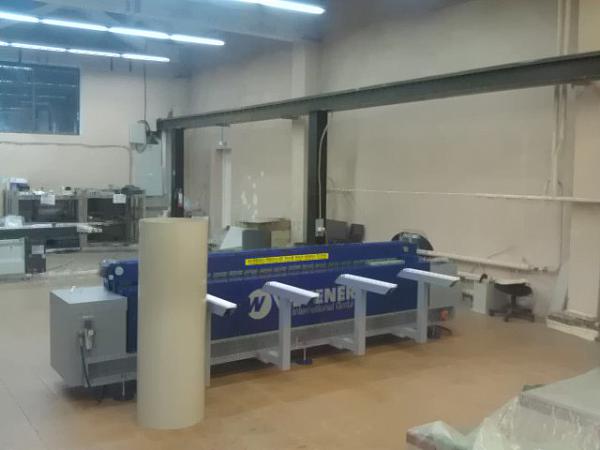

В соответствии со стандартом WEGENER, конструкция станка для стыковой сварки моделей серии ST базируется на стальной сварной раме, предназначенной для работы в высокопроизводительном режиме со встроенными сварочными столами, точно подогнанными для выполнения конкретных задач.

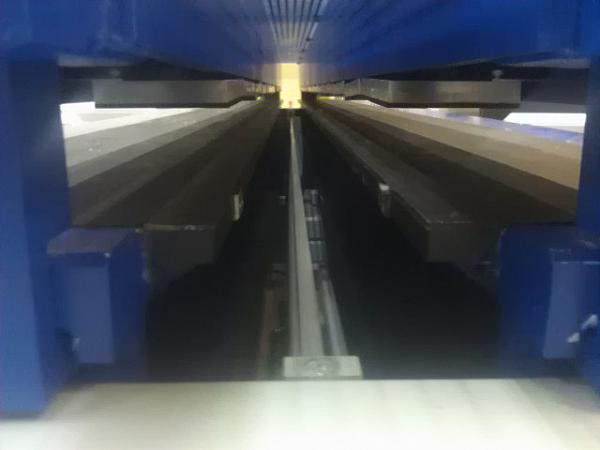

Композитная конструкция сварочных столов гарантирует получение точных сварных швов без перекосов даже при постоянном использовании станка с максимальной нагрузкой. Такое оправдавшее себя проектное решение и запатентованная WEGENER технология синхронизации сварочных столов (механизм параллельного перемещения) на основе механический сил, обеспечивающая бесперебойную эксплуатацию, представляют собой идеальные условия для выполнения качественной сварки в соответствии с DVS 2208.

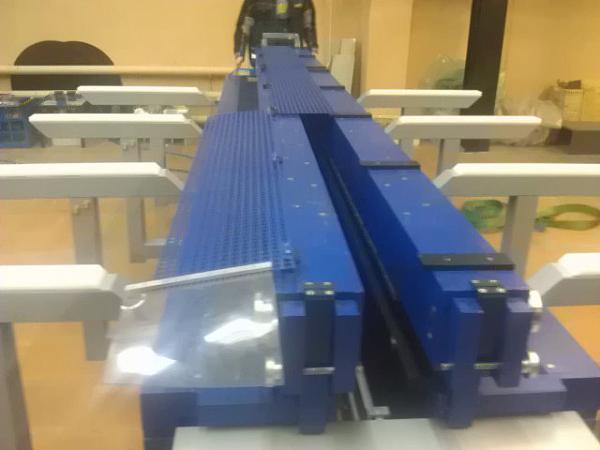

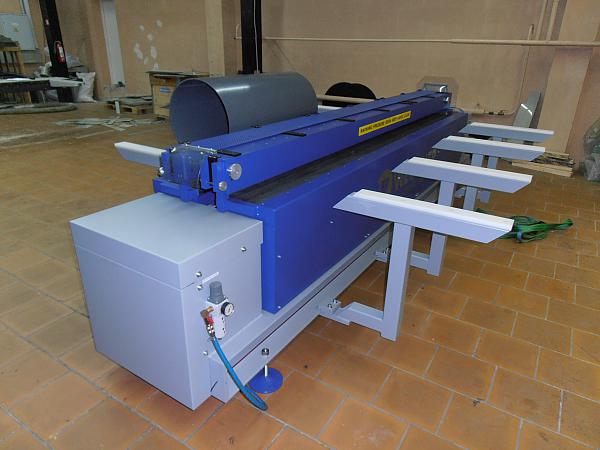

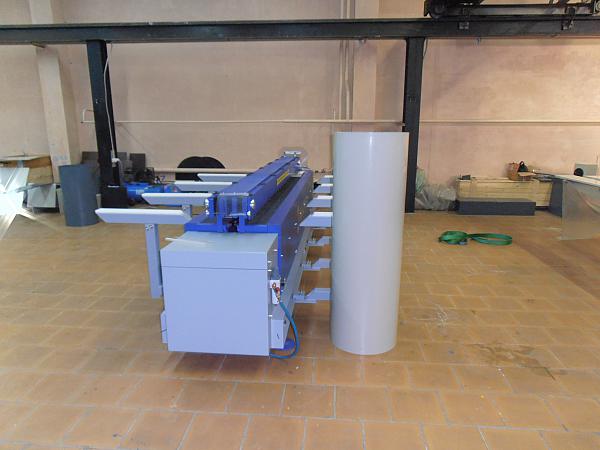

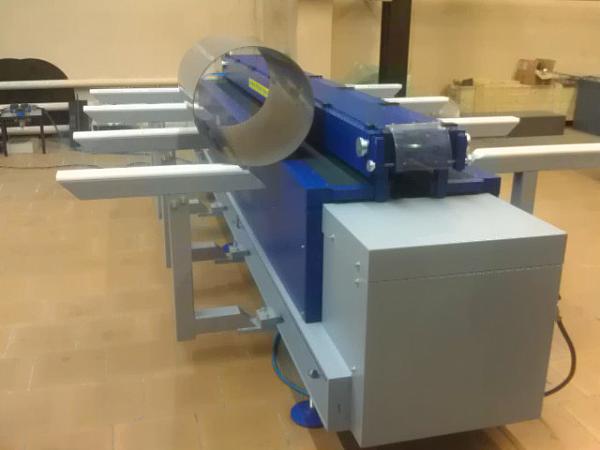

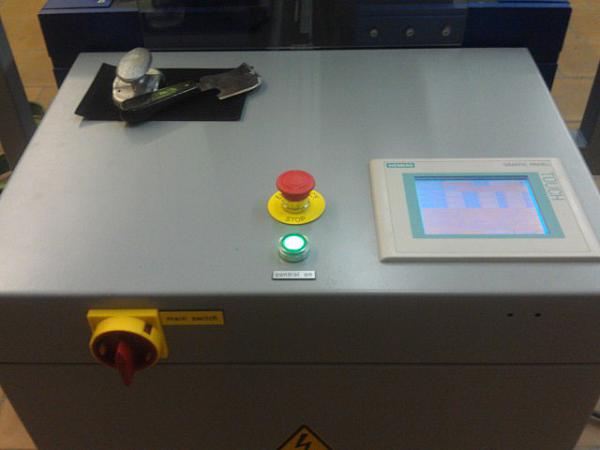

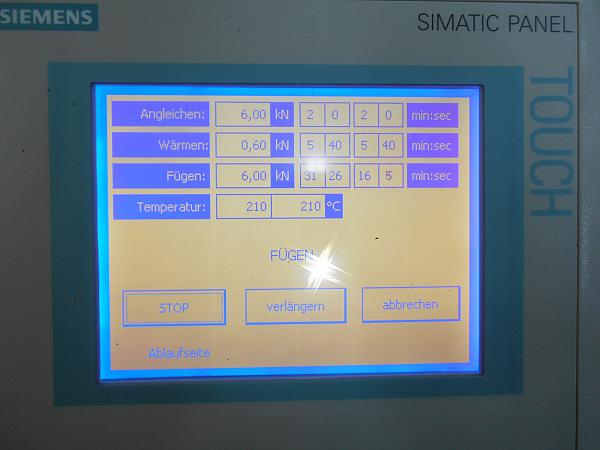

На базе станка расположен PLC Siemens S7-200 PLC с 5,7” графической сенсорной панелью. Оператор может вводить определенный тип материала и зависящие от его геометрии параметры, т.е. ‘давление-время-температуру’, с помощью легко-воспринимаемого графического интерфейса.

Соответствующее давление сварки контролируется с помощью пропорционального клапана. База данных со свойствами материала (параметры) с автоматизированным выбором определенного давления сварки, температуры и времени составленная на базе стандартов сварки DVS. Всплывающее на экране окно ‘неисправность’ ясно отображает любые возможные проблемы эксплуатации, облегчая тем самым поиск и устранение неисправностей.
  • Система управления Siemens S7-200 c сенсорным экраном 5,7¨
  • Запатентованная технология механической синхронизации сварочных столов
  • Усилия процесса сварки, обеспечиваются посредством пропорционального клапана
  • Система управления Siemens S7-200 c сенсорным экраном 5,7¨
  • Прочная сварная стальная рама
  • Сварочные столы с применением композитных материалов для снятия напряжения от кручения и придания жесткости
  • Пневматика, оснащенная облегчающими ТО блоками клапанов последнего поколения
  • Электронный контроль температуры нагревательного элемента
  • Гибкость в принятии решения о прекращении или остановке процесса во время цикла сварки

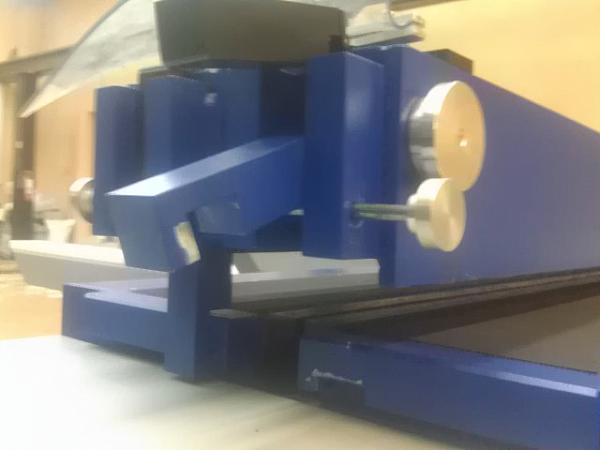

  • Неповоротная зажимная опора с механической юстировкой
  • Максимальное требование по давлению сжатого воздуха 8 бар

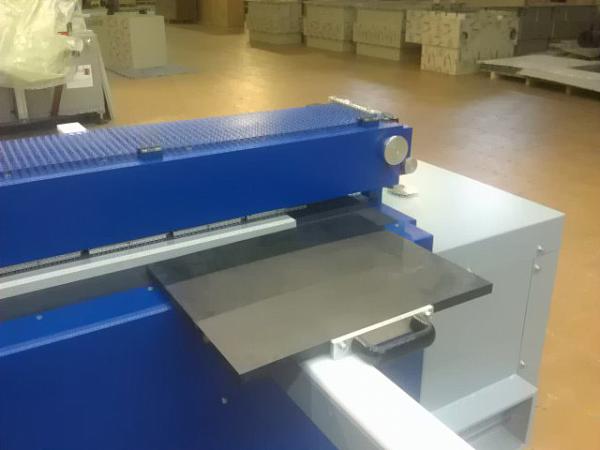

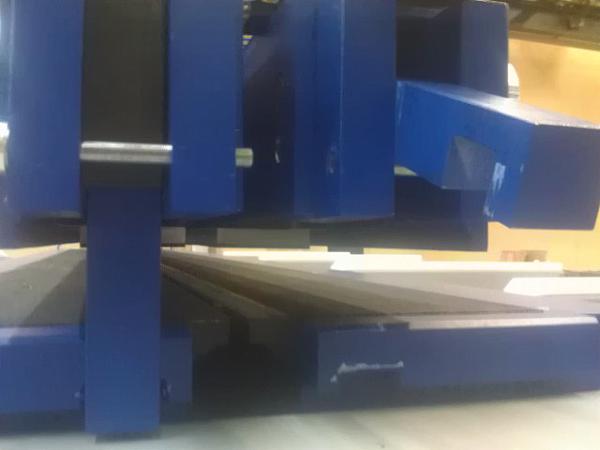

  • Достаточное количество секций прижимного механизма для обеспечения необходимого качества крепления листов различной длины
  • Необходимая подвижность секций прижимного механизма обеспечивает надёжное крепление листа по краям.
  • Конструкция крепления нагревательного элемента обеспечивает простое обслуживание.
  • Эргономичный уровень рабочего стола

Производство резервуаров, цистерн, контейнеров, тары для транспорта и логистики, бассейнов , строительство трубопроводов, систем вентиляции, систем очистки воды.



 Модель

Ед. изм

ST 325

ST 425

Основные размеры







Длина

мм

4550

5550

Ширина

мм

800

800

Высота / высота столов

мм

1100

1100

Вес машины

тонн

2,7

3,3

Рабочие параметры

Максимальная рабочая ширина

мм

3050

4050

Свариваемая толщина*:

мм

от 3 до 25

от 3 до 25

Полиэтилен [0,15 Н/мм²]

мм

от 3 до 25

от 3 до 25

Полипропилен (0,10 Н/мм ²)

мм

от 3 до 25

от 3 до 25

ПВДФ (0,10 mm²)

мм

от 3 до 25

от 3 до 25

Хлорированный ПВХ (0,50 Н/мм²)

мм

от 3 до 7,5

от 3 до 7,5

Непластифицированный ПВХ (0,60 Н/мм ²)

мм

от 3 до 6,25

от 3 до 6,25

Минимальная квадратная труба*:

мм

230х310

230х310

Минимальная цилиндрическая труба*:

мм

380

380

Питание машины

Электропитание



230/1ф/50-60

230/1ф/50-60

Электропитание при использовании нагревательного элемента 20х80



230-400/3ф/50-60

230-400/3ф/50-60

Мощность

кВт

3,5

4,5

Мощность при использовании нагревательного элемента 20х80



6,5

8,5

Сжатый воздух

бар

8

8

Усилия машины

Зажима при 8 бар

кН

28

37,5

Минимальное усилие сварки

Н

700

700

Максимальное усилие сварки

Н

11500

15500

Блок электрического нагрева

Нагревательный элемент

мм

15 x 50 тефлон T max =260°

15 x 50 тефлон T max =260°

Нагревательный элемент при установке 2-х ступенчатого ограничителя хода нагревательного элемента: 1-ая ступень сварка до 25мм. 2-ая ступень толщина листа ≤ 58 мм (профильные листы например, Panletim, Simona и тп)



20 x 80 тефлон T max =260°

20 x 80 тефлон T max =260°

СУ



Siemens S7-200 PLC

Siemens S7-200 PLC

Сенсорный экран



5,7"

5,7"

Язык управления на сенсорном экране



D, GB, F, I, NL, ES

D, GB, F, I, NL, ES





  • регулируемая по высоте 2-ступенчатая зажимная балка для обработки листов толщиной до 25 мм(PE/PP); и полых плит до 58 мм

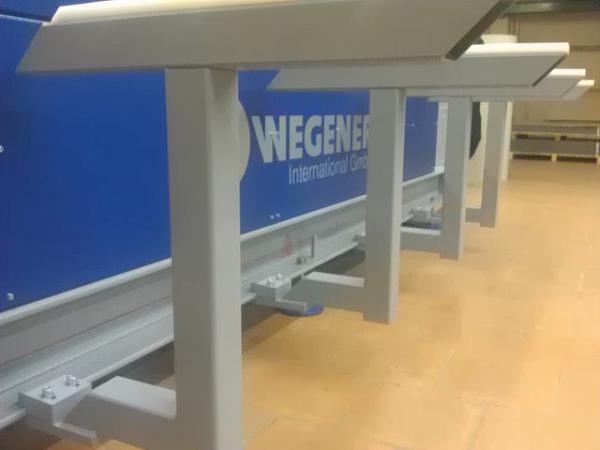

  • удлинители для поддержки подаваемых заготовок
  • блок характеристик материалов (параметры) с автоматическим выбором сварочного давления, температуры и времени
  • автоматическая блокировка прижимной балки
  • специальное лакокрасочное покрытие.




Фрезер для удаления грата
BEADex
24924



Для инструментального удаления грата:

Новинка! Фрезер для удаления грата предназначен для обработки как плоских сварных соединений так и соединений под углом 90°, а так же внутренних поверхностей граней полученных на гибочных станках. Широкая опорная поверхность инструмента обеспечивает безопасность при работе. Правильный профиль режущих граней зубьев фрезы позволяет не оставлять пазы и канавки при удалении грата у соединений под углом 90°.

Может комплектоваться:
  • Бункером для стружки
  • 2 x зубчатой фрезой
  • Транспортировочным ящиком
Технические данные

Электропитание
230 В 50/60 Гц
Мощность
1,050 Вт
Частота оборотов
4,200 – 10,000 об/мин
Диаметр для присоединения бункера для стружки
35 мм
Вес (без электрокабеля)
3.1 kg
Сертификат:
CE

11088 Контактный термометр







 12344 Нож-Stanley со сменными лезвиями



10593 Кривой нож (в форме четверти круга)

18609 Шпатель (скребок) DE/EU

19046 Шпатель (скребок)US



12255 Скобель (двуручный струг)

22315 Трехгранный шабер





Машина для стыковой сварки модель ST посмотреть / скачать
